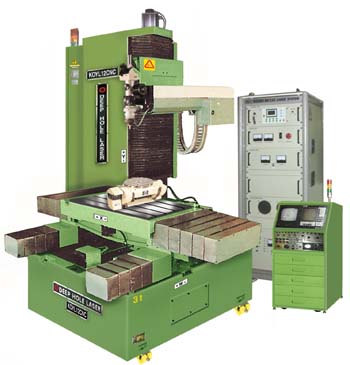

KOYL COLUMN TYPE Nd YAG LASER MACHINE |
다양한 작업이 가능한 소형 레이저 응용 공작기계 |
절단,드릴링,용접,열처리,Deep 마킹,스카이빙,엔그라빙, 브레이징,기계공작 응용가공 용으로 |
| 편리함을 극대화 하였습니다. |
|
|
● 볼 스크류 이송으로 정밀도 극대화 |
● 최대 1kw Nd-YAG LASER 탑재 |
● PC-BASE CNC 채택으로 고속제어 |
● 다양한 척킹 조건의 T 테이블 |
● 보조 가스의 다양한 선택 |
● 로타리 테이블를 설치하여서 축, 파이프, 절단, 용접 |
● 용접헤드를 설치하여서 다양한 용접 가능 |
● 전용 CAM 소프트웨어 탑재 |
● 공작물의 로딩, 언로딩 기능과 자동 검사 기능을 다양한 조건으로 부여하여 생산성을 극대화 할 수 있습니다. |
● 외부 통신 접속을 통하여 공정관리, 인터넷 화상통신 A/S가 가능하도록 합니다. |
● 집진기, 중앙통제, 외부누출 방지, 오염도 관리 |
● 지역적인 A/S 관리를 위하여 해당 지역 활용되는 부품을 사용 할 수 있습니다. |
● 제어조건의 다양한 선택이 가능합니다. |
상기의
사양은 고객과의 협의로 자동제어, 공작물의 취급, 정밀도, 크기,모양,
자동검사 주변기계와 인터페이스를 |
|
|
|
|
▣ 드릴링 광경 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MACHINE-SPECIFICATIONS |
SPECIFICATION |
MODEL |
KOYL12 |
|
|
WORKING RANGE |
X-AXIS |
1,200MM |
|
|
Y-AXIS |
1,000MM |
|
|
|
W-AXIS |
500MM |
|
|
|
MAX WORKPIECE WEIGHT |
800Kg |
|
|
|
MAX SPEED |
PARALLEL TO AXIS |
X-Y AXIS 20M/MIN |
||
SIMULTANEITY |
X-Y AXIS 75M/MIN |
|||
|
STANDARD |
Z-AXIS 10M/MIN |
|||
ACCURACY |
POSITION |
0.03mm |
|
|
REPEATABILITY |
0.02mm |
|
|
|
MIN PROGRAMMING RESOLUTION |
0.01mm |
|
|
|
ELECTRICAL REQUIREMENT |
25KW |
|
|
|
CUTTING HEAD |
NON-CONTACT HEIGHT SENSING UNIT |
|||
CNC SYSTEM |
SIEMENS, ANILAM CNC CONTROL SYSTEM |
|||
LASER SYSTEM |
PULSED CW Nd-YAG LASER, Diode laser |
|||
POWER |
50-1000W |
|||
PULSE duration |
0.3 ~ 20MSEC |
|||
PULSE ENERGY |
MAX 100J |
|||
PEAK POWER |
10KW |
|||
PULSE FREQUENCY |
MAX 600HZ |
|||
MODE |
MULTI MODE |
|||
BEAM DIAMETER |
6MM |
|||
ASSIST GASES |
HE, N2, CO2, AIR |
|||
POWER |
100-1000W |
|||
OPTICS |
AIR, WATER COOLED OPTICS |
|||
OPTION |
|
|||
RECOOLER(CHILLER TYPE) |
ROTARY AXIS |
|||
AUTO VOLTAGE REGULATOR |
CAPACITANCE HEIGHT SENSING UNIT |
|||
DNC CONVERTER |
LASSER WELDING HEAD |
|||
AUTO NESTING SOFTWARE |
PRODUCTION DATA LOGGER |
|||
PART PROGRAM GENERATOR |
HIGH SPEED AUTO TABLE & CHIP CONVEYOR |
|||
상기의 장비는 15년의
생산 사용 경험과 다양한 임가공 경험으로 개선된 장비입니다. |
||||
