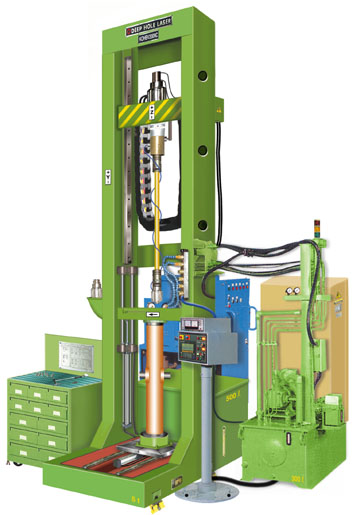

KOHBV 기둥형 범용 호닝기계 |
소량 다품종 생산할 수 있게 설계된 호닝, 로울버니싱, 스카이핑, 마이크로 보링 공작기계 |
|
|
|
|
| ●
최대
4축의 가공 조건을 선택하여 전용기 |
|
| ● 설비
보전과 레이아웃 조건으로 인한 |
|
| ● 소모품은 규격화 되었습니다. |
|
| ●
공압식, 전기식, 자동 측정기능을 선택합 |
|
| ●
호닝,
보오링, 버니싱 등을 선택할 수 |
|
| ● 지석의 확장 조건이 다양합니다. |
|
| ● 공구 과부하 안전 기능이 있습니다. |
|
| ● 공작물의 로딩, 언로딩
기능과 자동 검사 |
|
| ● 외부 통신 접속을
통하여 공정관리, 인터넷 |
|
| ● 절삭유, CHIP, 중앙통제, 외부누출 방지, 오염도 관리를 선택할 수 있 습 니다 |
|
| ●
지역적인 A/S 관리를
위하여 해당 지역 |
|
| ● 제어조건의 다양한 선택이 가능합니다. (PLC.NC.CNC.PC-CNC) |
|
상기의
사양은 고객과의 협의로 자동제어, 공작물의 취급, 정밀도, 크기,모양,
자동검사 주변기계와 인터페이스를 |
|
|
|
|
|
|
|
|
▣ 호닝 TOOL |
▣ 마이크로 보링 헤드 |
|
|
|
|
|
|
|
|
|
|
|
|
MACHINE-SPECIFICATIONS |
|
SPECIFICATION |
MODEL |
KOHBV 100 |
KOHBV 200 |
KOHBV 1000 |
|
|
주축수량 |
1 |
1 |
1 |
||
|
가공 홀 치수범위 mm |
ø30 - ø100 |
ø30 - ø200 |
ø200 - ø1000 |
||
|
홀길이 mm |
500mm |
1000mm |
2000mm |
||
|
주축회전수 rpm/min |
30-100 |
30-100 |
5-50 |
||
|
Tool이송 속도 m/min |
0 - 18m/min |
||||
|
지석 확장방식 |
전기 서어보, 유압 |
||||
|
자동치수 결정방식 |
인피이딩, 수작업 측정 |
||||
|
동 |
주축용 |
5.5KW |
5.5 KW |
20 KW |
|
|
확장용 |
0.75KW |
0.75W |
0.75KW |
||
|
유압용 |
0.4KW |
0.4KW |
0.4KW |
||
|
호닝유용 |
0.75KW |
0.75KW |
0.75KW |
||
|
전기제어조건 |
PLC 제어 |
||||
|
재현가공 정밀도 |
수작업 게지측정 |
||||
|
형상치수정밀도 |
0.01 |
0.02 |
0.03 |
||
|
총소요동력 |
10KW |
15KW |
30KW |
||
|
기계 중량 |
3000Kg |
5000Kg |
8000Kg |
||
|
기계의 설치면적 |
1500 x 2600 |
1500 x 2700 |
2000 x 4500 |
||
|
기계 높이 |
1500mm |
2500mm |
3500mm |
||
|
호닝유 탱크 유량 |
500ℓ |
500ℓ |
500ℓ |
||
|
OPTION |
|
||||
|
호닝오일 원심필터링 장치 |
수용성 오일 사용장치 |
||||
|
중앙통제식 호닝유 제어장치 |
자동호닝 TOOL 교환장치 |
||||
|
상홀 검출 자동 측정장치 |
하홀 검출 자동 측정장치 |
||||
|
TOOL 검출 자동 측정장치 |
플로팅 척킹 장치 |
||||
|
프러그 게지 방식 자동측정장치 |
공작물 안전검사 장치 |
||||
|
공작물 완성검사 장치 |
공작물 인덱싱 테이블 |
||||
|
헬릭스 각도 표시장치 |
호닝 스톤 과부하 검출장치 |
||||
|
플로팅 TOOL 척킹장치 |
호닝 TOOL SET |
||||
|
지석드레싱 장치 |
호닝 STONE |
||||
|
마이크로 보링 헤드 |
마이크로 보링용 테이블 XY |
||||
|
상기의
장비는 25년의 대량 생산 사용 경험과 다양한 임가공 경험으로 개선된
장비입니다. |
|||||
