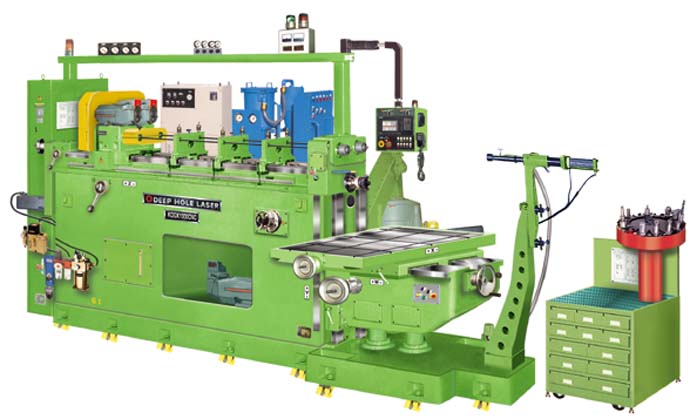

KOGKB
KNEE
TYPE GUN DRILLING & BTA DRILLING, |
수평형 밀링 기능이 추가된 무릎형 복합 건드릴 기계 |
h7드릴링 h6리이밍, HRC 40가공, RZ12-RZ5의 조도 |
|
|
● 설비 특성상 가동률이 낮은 금형공장, 치공구 공장에서, 특히 위력을 발휘합니다. |
● 수평형 밀링 기능을 사용하여 보링, 엔드밀, 탭핑, 드릴링,측면 가공을 할 수 있습니다 |
● 최대 2축으로 공구를 사용하므로 생산성을 높힐 수 있습니다. |
● 수동 이송과 자동 전환을 쉽게 할 수 있습니다. |
● 강력한 볼스크류 사용으로 이송 정밀도를 높혔습니다. |
● 소모품은 규격화 되었습니다. |
● 딥홀드릴링의 다양한 조건을 선택할 수 있습니다.(GunDr, BTADr, Boring) |
● 공작물의 로딩, 언로딩 기능과 자동 검사 기능을 다양한 조건으로 부여하여 생산성을 극대화 할 수 있습니다. |
● 외부 통신 접속을 통하여 공정관리, 인터넷 화상통신 A/S가 가능하고 특히 무인화 공정을 실현합니다. |
● 절삭유, CHIP, 중앙통제, 외부누출 방지, 오염도 관리를 선택할 수 있습니다 |
● 지역적인 A/S 관리를 위하여 해당 지역 활용되는 부품을 사용 할 수 있습니다. |
● 제어조건의 다양한 선택이 가능합니다.(PLC.NC.CNC.PC-CNC) |
상기의
사양은 고객과의 협의로 자동제어, 공작물의 취급, 정밀도, 크기,모양,
자동검사 주변기계와 인터페이스를 |
|
|
|
|
|
|
|
|
|
|
▣ 사용되는 공구 |
▣ TOOL |
|
|
|
|
|
|
|
|
|
|
|
|
MACHINE-SPECIFICATIONS |
|
SPECIFICATION |
MODEL |
KOGKB 600 |
KOGKB 1000 |
KOGKB 1500 |
||
|
주축수 |
1 - 4 |
1 - 4 |
1 - 4 |
|||
|
가공능력 |
가공직경 |
Gun DR |
ø3 - ø34 |
ø3 - ø34 |
ø3 - ø34 |
|
|
B.T.A |
ø12 ~ ø40 |
|||||
|
BORING |
NT40 |
NT40 |
NT40 |
|||
|
가공 길이 Z (mm) |
600 |
1,000 |
1,500 |
|||
|
테이블 |
스트로크 |
Y(상/하)mm |
500 |
800 |
1,000 |
|
|
X(좌/우)mm |
800 |
1,000 |
1,000 |
|||
|
W(전/후)mm |
200 |
200 |
200 |
|||
|
공작물증량Kg |
800 |
1,000 |
1,200 |
|||
|
면적mm |
800 X 1,000 |
800 X 1,000 |
800 X 1,000 |
|||
|
주축 |
용량 |
GUN Dr |
3.0Kw ~ 10Kw |
|||
|
BORING |
5.5Kw |
|||||
|
회전수 |
GUN Dr |
0 - 3,500 |
||||
|
BORING |
0 - 2,000 |
|||||
|
이송속도 |
주축이송 |
GUN Dr |
0 - 2,000 |
|||
|
BORING |
0 - 2,00n |
|||||
|
테이블 이송mm/min |
0 - 2,000 |
|||||
|
드릴조건 |
건드릴, BTA드릴,보링 선택 |
|||||
|
절삭유 |
유압 Kg/Cm² |
50 ~ 120Kg/㎠ |
||||
|
유량ℓ/min |
50 ~ 300ℓ |
|||||
|
필터링 |
선택사양 |
|||||
|
소요동력 |
16KW |
16KW |
16KW |
|||
|
드릴 레스트 |
2 |
2 |
3 |
|||
|
제어반사양 |
PLC,NC,CNC,PC-CNC선택 |
|||||
|
총소요동력 (KW) |
50 - 80KW |
|||||
|
절삭유량ℓ |
1000ℓ |
|||||
|
기계의설치면적 (mm) |
2600 X 3800 |
2600 X 4300 |
3500 X 5200 |
|||
|
기계중량 (Kg) |
5000 |
6000 |
7000 |
|||
|
OPTION |
|
|||||
|
전용공구 연삭장치 |
공구길이 측정기 |
|||||
|
스크류 칩 컨베어 |
레이저 공구위치 검출기 |
|||||
|
공구이상 안전장치 |
수용성 절삭유 사용장치 |
|||||
|
절삭유 안전장치 |
관통유 회수장치 |
|||||
|
원심 칩 분리장치 |
중앙통제식 칩, 절삭유 제어장치 |
|||||
|
절삭유 오염도 측정장치 |
공구 가이드부쉬 와 소모품 |
|||||
|
로타리 테이블 |
공작물 회전 척킹장치 |
|||||
|
고압 증압장치 |
3점 방진구 |
|||||
| 상기의
장비는 25년의 대량 생산 사용 경험과 다양한 임가공 경험으로 개선된
장비입니다. |
||||||
